產品介紹:
采用振鏡掃描和焊接系統相結合,焊接速度快,特別適用各種小型薄壁零部件的激光精密點焊。生產效率比普通激光點焊高。振鏡與激光均由軟件直接控制,提供基于Windows XP平臺下的激光焊接軟件。焊接點或圖形可在其軟件中直接輸入、編輯,也可由AutoCAD、CorelDRAW等其它軟件編輯,也可導入DWG或PLT文件。本機質量穩定、操作方便、維護簡單。
應 用:
應用于電子、通訊、五金等行業大批量生產企業的離線/在線焊接,包括種類電池,手機屏蔽罩、金屬手機外殼、金屬電容器外殼、電腦內硬盤、微電機、傳感器、金屬屏蔽網、刮胡刀片及其它類別電子產品的高效率激光點焊或密封焊。
技術參數:
|
激光輸出功率
|
200W
|
|
激光波長
|
1064nm
|
|
輸出激光脈寬
|
0.2--2.5ms
|
|
輸出激光電流
|
100--400A
|
|
手動調整工作臺行程
|
50mmX150mmX200mm
|
|
焊接深度
|
0.1-1.2 mm(視材料)
|
|
最大焊接范圍
|
150×150mm(可選配55×55、100×100mm)
|
|
焊接最小光斑直徑
|
0.2mm
|
|
掃描重復精度
|
±0.005mm
|
|
焊接打點速度
|
≤20點/秒
|
|
整機耗電功率
|
<6KW/
|
|
冷卻方式水冷環境溫度
|
20℃-40 ℃
|
|
電力需求
|
220V 50Hz/60Hz
|
|
主機尺寸
|
400X530X1160mm
|

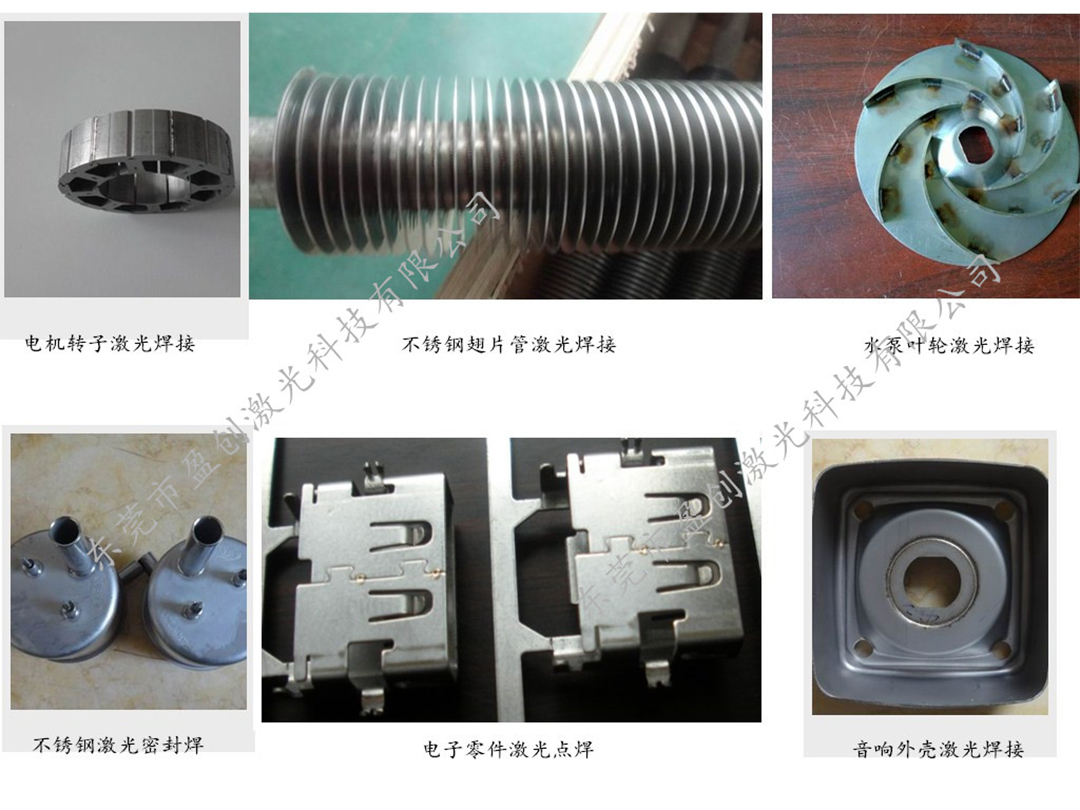

樣品展示:
